ユビボット / UbiBot

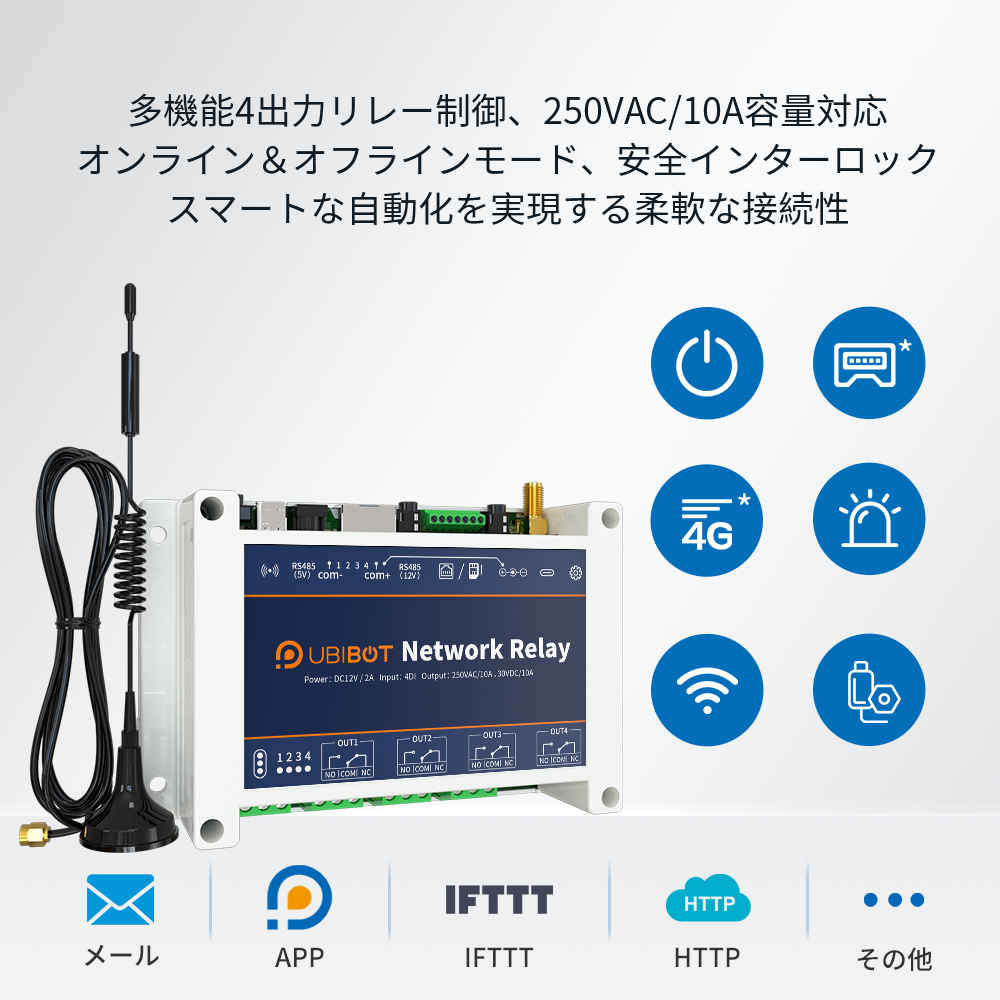

ネットワーク継電器NR1-WiFi
ネットワーク継電器NR1-WiFi
通常価格
¥14,800 JPY
通常価格
セール価格
¥14,800 JPY
単価
あたり
税込
配送料はチェックアウト時に計算されます。
受取状況を読み込めませんでした
製品仕様
詳細
UbiBot IoTプラットフォーム
リモートコントロール継電器のメリットを享受する
4チャンネルリレー独立出力をサポートし、全体としてリモートで同期させることも、1点で独立して制御することも可能。接点容量はAC250V/10AまたはDC30V/10A、寿命は10万回で、外部負荷要件や使用シナリオに対応します。
インテリジェントコントロール 様々なモード
ネットワーク継電器NR1は、オンラインまたはオフラインで使用でき、さまざまな制御モードをサポートすることで、インテリジェント制御のニーズを 完全に実現します。
オンライン制御
UbiBot®クラウドプラットフォームで継電器の4方向スイッチをコントロールし、すぐに実行できる継電器を活用します。
タイムタスク
UbiBot®クラウドプラットフォームを通じて、タイマー、サイクル、ディレイなど様々なタイムタスクを設定できるほか、時間に合わせて継電器のオン/オフを自動制御することもできます。
ローカル連動
スモークセンサー、ウォーターバルブ、アクセスコントロール、その他のスイッチング入力と連動して、ローカルデバイスを接続して対応するスイッチング操作を実行することができます。
オフライン制御
継電器はModbus RTUプロトコルをサポートし、ユーザーは、通信プロトコルに従って、485ホストコンピュータを介して継電器の制御を実現することができます。
パルスのオン/オフ
パルスオン：継電器がコマンドを受信し、一定時間オンになった後、自動的にオフになります。
パルスオフ：継電器がコマンドを受信し、一定時間オフになった後、自動的にオンになります。
自動連動制御
自動化管理機能により、ビジネス専用の自動化システムを構築でき、プラットフォーム内の他のデバイスや外部センサーと連携して全天候型、多方向の現場監視を実現し、全体の状況をリアルタイムで把握できます。
セーフティインターロック 安全制御
ネットワーク継電器は、ユーザ指定のセーフティインターロックグループをサポートしています。グループ内の任意の1つの継電器が開いている間、他の継電器は切断されます。セーフティインターロックは、継電器によって制御される外部デバイスの同時動作を効果的に防止し、潜在的な危険を回避します。ファン、ローリングシャッター、その他の正逆動作モータの保護に適用できます。
Modbusマスター/スレーブモードを自由に選択可能
RS485シリアル通信をサポートし、マスター/スレーブモードを自由に選択できます。デフォルトはスレーブモードで、RS485ホストからの問い合わせや制御が可能です。ホストモードに切り替えた後、RS485プローブと接続することで、製品の機能を拡張し、監視と制御の統合を実現します。
Modbusマスター/スレーブモードを自由に選択可能
RS485シリアル通信をサポートし、マスター/スレーブモードを自由に選択できます。デフォルトはスレーブモードで、RS485ホストからの問い合わせや制御が可能です。ホストモードに切り替えた後、RS485プローブと接続することで、製品の機能を拡張し、監視と制御の統合を実現します。
デフォルトのパワーアップ状態設定
電源再投入後の継電器出力状態は、停電前の切断または閉鎖を維持するようにプラットフォーム側から設定することができます。これにより、機器内部での再起動や停電後の外部負荷へのダメージやその他の財産損失を防ぐことができます。
入力配線
4つのスイッチ入力をサポートし、ワイヤレスまたはアクティブスイッチに接続可能。
出力配線
ノーマルオープン、ノーマルクローズに対応。様々な出力要求に対応できる配線方法。
① 低負荷配線： 非抵抗負荷電流が3A以下、または抵抗負荷が5A以下の場合に適用。
② AC 220V 負荷配線： 外部負荷はAC220V。
③ AC 380V (ヌル線付き) 負荷配線： 外部負荷はAC380V（ヌル線付き）
以下の4つの場合、本製品と負荷の間にACコンタクタ/中間リレーを追加してください。
①負荷の定格電圧 > 30V DC ③非抵抗負荷電流＞3A
②負荷定格電圧 > 250V AC ④抵抗負荷電流＞5A
複数のネットワークアクセス方法
UbiBotネットワークリレー継電器NR1は、ワイヤレスWiFi/モバイルネットワーク*/RJ45ケーブル*を通じてIoTビッグデータプラットフォームに直接アクセスし、携帯電話、タブレット、パソコンなど様々なIoT端末でリアルタイムに制御することができ、アクセスした機器の状態をいつでも確認することができます。
IoTスマート・エコシステムの構築
UbiBotは常にユーザーと開発者に最高のエクスペリエンスプラットフォームを構築し提供することに専念しており、企業や中小規模の開発者が迅速かつローコストの製品を拡大できるよう支援しています。 開発者が独自のビジネスを構築できるように、UbiBotの機能の一部をカスタマイズしてサードパーティのプラットフォームに統合することができます。同時に、開発者により完璧で安定したインターフェースを提供することで、真正に使いやすく、使い勝手のビッグデータプラットフォームを開発者に提供しています。
技術パラメーター
| 製品モデル | NR1-WiFi版 | NR1-4G版 | NR1-ETH版 |
| 外形サイズ | 145mm*90mm*40mm | 145mm*90mm*40mm | 145mm*90mm*40mm |
| デバイス重量 | 203g±3 | 212g±3 | 208g±3 |
| 外形材質 | ABS | ABS | ABS |
| 電源供給方式 | DC 12V/2A | DC 12V/2A | DC 12V/2A |
| 継電器出力 | 4ウェイ | 4ウェイ | 4ウェイ |
| 接点容量 | 250V AC/10A、30V DC/10A | 250V AC/10A、30V DC/10A | 250V AC/10A、30V DC/10A |
| 耐久性 | 10万回 | 10万回 | 10万回 |
| デバイス入力 | 4ウェイDI（オプトカプラ絶縁） | 4ウェイDI（オプトカプラ絶縁） | 4ウェイDI（オプトカプラ絶縁） |
| 内部メモリ | 30万件の検出記録 | 30万件の検出記録 | 30万件の検出記録 |
| 操作環境 | 温度：-20～60℃、湿度：5～85% | 温度：-20～60℃、湿度：5～85%（結露なし） | 温度：-20～60℃、湿度：5～85%（結露なし） |
| ネットワークとインターフェース | |||
| ネットワーク接続 | WiFi 2.4GHz — |
WiFi 2.4GHz モバイルネットワーク |
WiFi 2.4GHz イーサネット |
| デバイスインタ フェース |
TypeC（シリアル通信）／DC5.5インターフェース（電源）／RS485インターフェース（オーディオ）／継電器出力インターフェース／DI入力インターフェース | TypeC（シリアル通信）／DC5.5インターフェース（電源）／RS485インターフェース（オーディオ）／継電器出力インターフェース／DI入力インターフェース SIMカードスロット | TypeC（シリアル通信）／DC5.5インターフェース（電源）／RS485インターフェース（オーディオ）／継電器出力インターフェース／DI入力インターフェース RJ45インターフェース |
| 外部プローブ | TH30S-B温度・湿度プローブ/土壌温度・湿度センサー/PT100 産業用温度プローブ/外部CO₂プローブ/風速センサー | TH30S-B温度・湿度プローブ/土壌温度・湿度センサー/PT100 産業用温度プローブ/外部CO₂プローブ/風速センサー | 空气温湿度传感器 / 土壤温湿度传感器 / PT100温度传感器 / CO₂传感器 / 风速传感器 ... |
応用分野
インテリジェント農業、畜産業、インテリジェントビル、スマートホーム、インテリジェント工場など、リアルタイム制御、タイミング管理、オートメーション制御を必要とする産業で広く使用されています。
インテリジェント農業：
様々な灌漑設備、日除け、水ポンプ、その他の設備に対して、定期的に、あるいは環境条件に応じて装置を作動させることができます。
インテリジェント工場：
RS485通信をサポートし、産業用制御機械やPLC機器と通信し、産業用機器のオフライン制御を実現します。
インテリジェントビル：
インテリジェントビルで使用すると、新鮮な空気システム、エアコン、照明、セキュリティゲートなどを制御することができます。プラットフォームまたはAPPを通じていつでも可能です。
家畜飼育：
酸素供給装置や送風機などの大型機器を制御できます。これにより、人手を削減し、インテリジェントな飼育のメリットを享受できます。
インテリジェントパーキング：
リフトバー、ローリングドア等への車両の出し入れを自動制御できます。車両の走行を容易にすると同時に、メンテナンスコストの削減にもつながります。
入退室管理とセキュリティ：
赤外線スイッチセンサーにより、入退室管理システム、電動ドア、ローリングシャッタードアの遠隔操作を自動的にリンクし、セキュリティを向上させることができます。
パッキングリスト
NR1 X1
アンテナ X1
アダプタ X1
取扱説明書 X1
